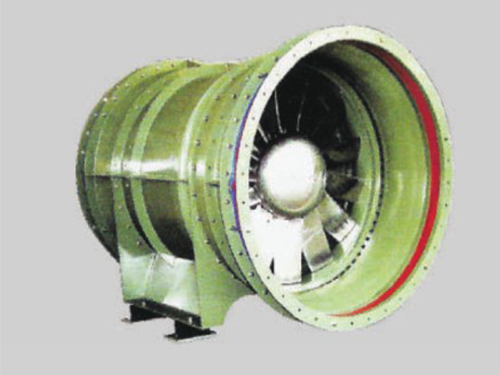

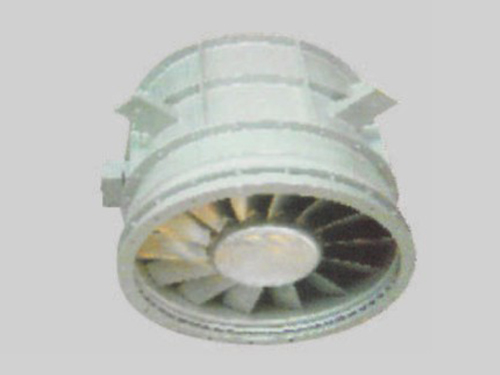

DTF(R)系列可逆转地铁、隧道风机（通风型）

优点及应用

本公司凭借多年来专业研发轴流通风机的成功经验，并借鉴国际上发展轴流风机的先进技术，联合众多科研单位、大专院校进行吸 收，消化和技术创新，在叶栅理论研究、风机防喘振设计，PLC正反转切换控制等技术已达到国内同行领先水平，经大批量投产出厂的产 品在地铁，隧道、发电厂、机场等大型工程运行考核，用户给予高度评价。

本系风机已经国内权威专家鉴定和大量国内外用户实际应用证明，该风机具有效率高、噪音低、结构紧凑、运行平稳可靠、风机叶轮 叶片角度静态可调等显著特点。

本系列轴流式消防排烟风机，为国内首批取得3C认证产品，风机能在280℃高温下连续运行60min以上不损坏。

公司可根据工程特定要求，采取相应技术措施，设计开发特殊规格的风机，实现与工程实际要求相匹配，以满足工程特定要求。

1、 叶轮轮毂和扭曲翼型叶片均为国际先进压铸工艺技术、铝合金叶片、轮毂经金相分析，其结构组织良好，并经X射线无损探伤、机 械运转试验等检验，质量可靠并有足够的强度安全系数;风机叶轮已考虑300℃高温条件下的热膨胀系数，高温条件下采用相应髙温技术 措施，保证安全运行。

2、 叶片截面为正反向完全几何对称结构形式“共轭对称翼型叶片”来设计，其正向流量及风压与反转流量及风压基本相同。

3、 叶轮轮毂比适中，适合于工况宽运行。

4、 叶片与轮毂采用螺栓联接，调整叶片角度方便快捷，有利于用户根据工况要求变换叶片安装角度。

5、 风机叶轮经静、动平衡校正，平衡精度达到IS02.5级;出厂前叶轮经超速拭验、整机机械运转试验、振动检测和空气动力性能试验 等检验，确保风机运行平稳、质量安全可靠。

6、 风机装设双向防喘振装置，以避免风机在系统阻力异常升高的情况下发生喘振，保证风机系统阻力发生突变时的安全，稳定运行。

7、 结构紧凑，风机静叶和导流装置的设计，在保证风机性能前提下尽可能缩短风机机壳长度;通过隔振计算合理选择减振装置，满足 地铁、隧道及其它用途要求。

8、 启动时间采用了核电厂核级风机启动的设计方案，通过控制叶轮、电机的转动惯量，最大限度地减少风机启动惯量负荷，同时提高 电机轴承档次和叶轮与电机的装配精度，可以保证风机在15秒内完成风机启动，45秒内完成从正转到反转的切换。

9、 电机直联式传动，结构简单，有利于用户安装维修和检査；

10、 风机根据使用场合所需的不同技术性能参数需要，可以改变转速(变频电机或多速电机)，改变叶片数，改变叶片安装角，以满足 不同工况使用的需要。
