0731-88321851- 产品简介
- 技术参数
1、作用和分类：
本控制箱适用于交流５０Ｈｚ、电压３８０Ｖ以下的线路中，用来保护线路和风机的过载及短路。电控箱分为单速、双速两种，功率从００１ＫＷ～１５０ＫＷ，用于常规风机和消防风机的运行控制。消防风机的控制可与消防中心通过电信号实行联动（见原理图）。
2、风机电机接线图：
ＦＫ系列风机专用电控箱根据起动方式不同，分为直接起动，Ｙ－△降压起动及自耦降压起动。用户订货时应说明起动方式，用户未作说明则为直接起动。
１、单速风机
接线方法见图１所示
注：对电机功率大于１１ＫＷ以上的风机宜降压起动。
２、双速风机
双速风机采用双速风机，通过改变电机内部绕组连接方式改变电机极数，低速时电机内部绕组接成△或Ｙ高，高速时接成ＹＹ。接线方法见图２所示

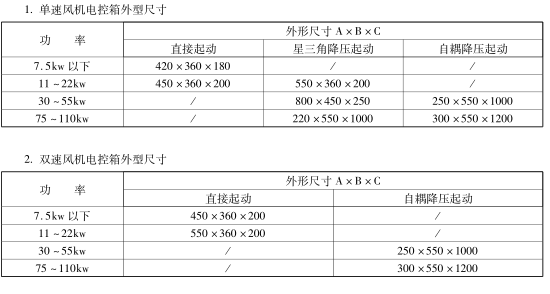

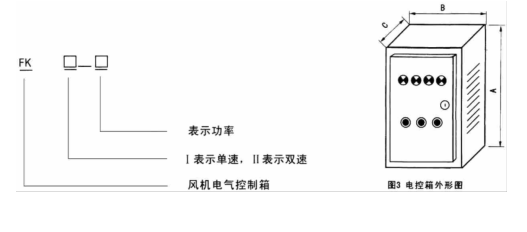

外形尺寸

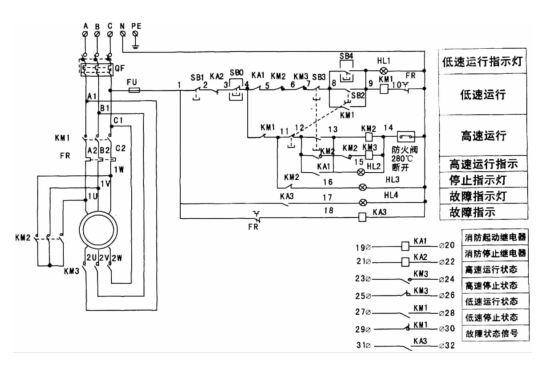

原理图
